1 X軸        2 Y軸        3 θ軸

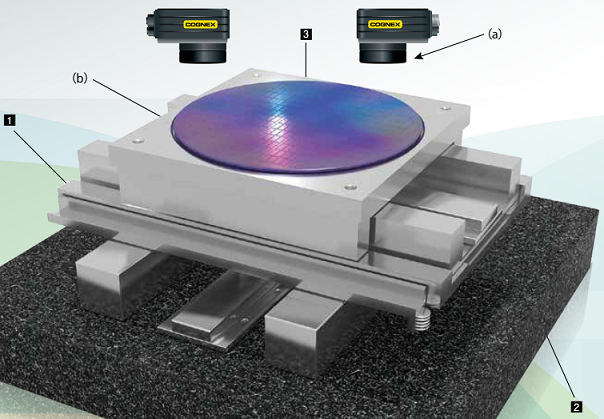

（a） COGNEX公司產視覺系統        （b） 晶片

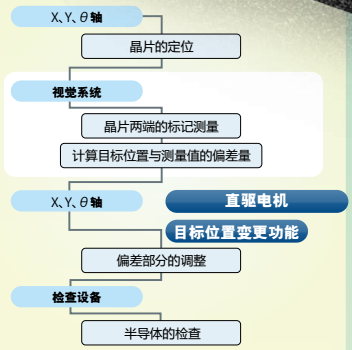

動作流程

現場課題

課題01正確定位晶片—-解決課題：COGNEX公司生產的視覺系統：。

課題02高精確度定位旋轉軸—-解決課題：直驅電機。

課題03縮短節拍時間—-解決課題：目標位置變更功能。

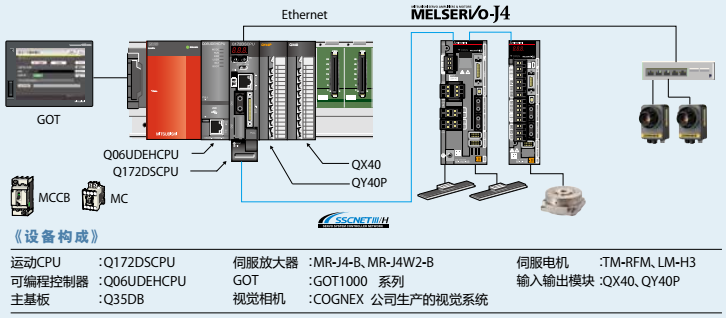

模型系統

解決現場課題

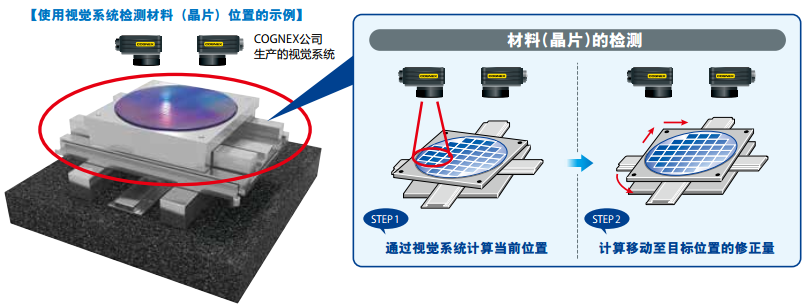

解決01視覺系統：快速檢測出晶片的當前位置！

通過視覺系統可輕松讀出晶片的當前位置，調整目標位置，可快速移動。

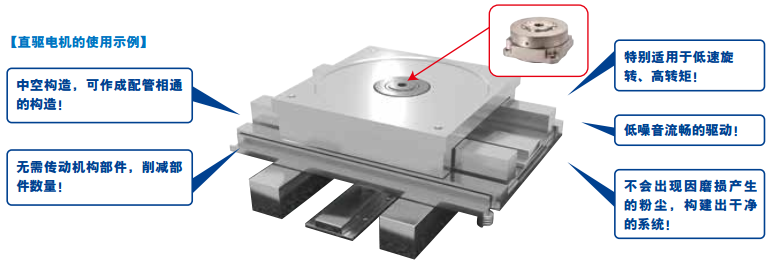

解決02直驅電機：直接與驅動部分連接，實現“高響應、高精確度”！

通過在旋轉軸使用直驅電機，實現高響應、高精確度的穩定的定位。

最適用于低速旋轉、高轉矩。

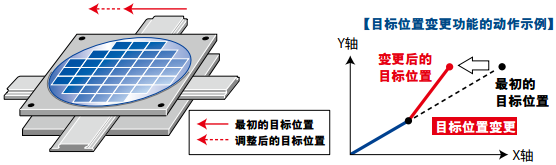

解決03目標位置變更功能：定位中可變更目標位置，縮短節拍時間！

定位中根據視覺系統的位置數據修正位置時，無需重新系統定位即可移動目標位置，縮短了節拍時間。

啟動步驟

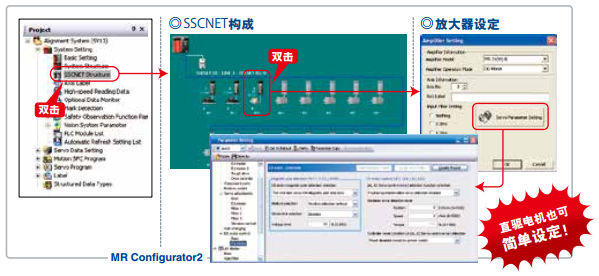

步驟1：系統構成的設定

進行伺服放大器的設定。

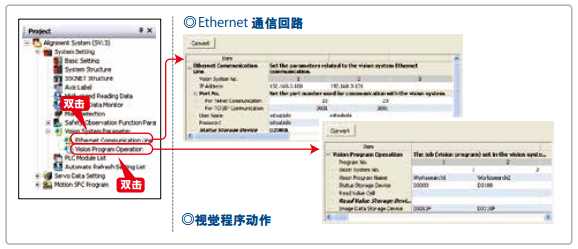

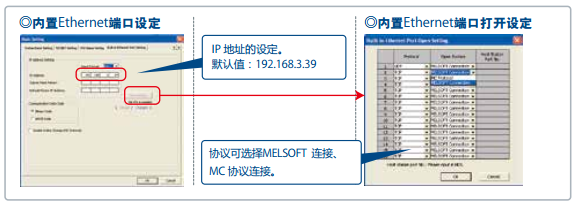

步驟2：Ethernet連接參數的設定

設定運動控制器的IP地址。

步驟3：視覺系統連接的設定

設定視覺系統的Ethernet通信、視覺程序動作相關的參數。

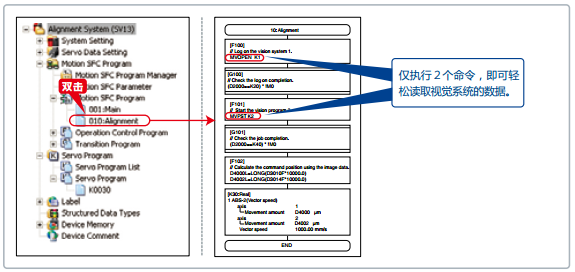

步驟4：運動SFC程序的生成

僅通過記錄簡單的視覺系統專用命令，即可讀取視覺系統中的位置數據。

該《應用案例》適用于檢查前·后的圖像處理系統、太陽能電池板的生產設備、FPD 生產設備、３D LCD 生產設備、SEMI 邏輯檢查設備等。
