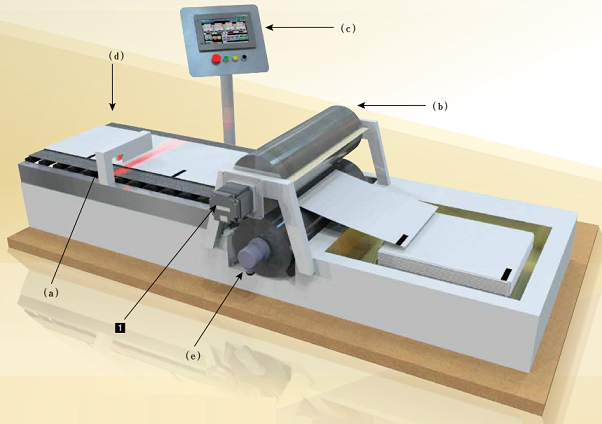

1 旋切刀具軸

（a） 色標傳感器        （b） 旋切刀具        （c） GOT        （d） 傳送帶        （e） 同步編碼器

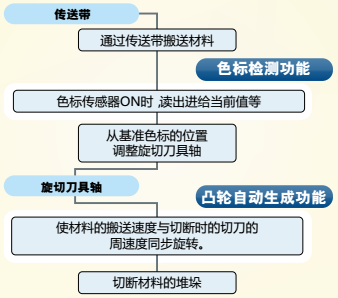

動作流程

現場課題

課題01從GOT設定想要的紙張長度-—解決課題：凸輪自動生成功能。
課題02根據基準色標位置切斷紙張—-解決課題：色標檢測功能。

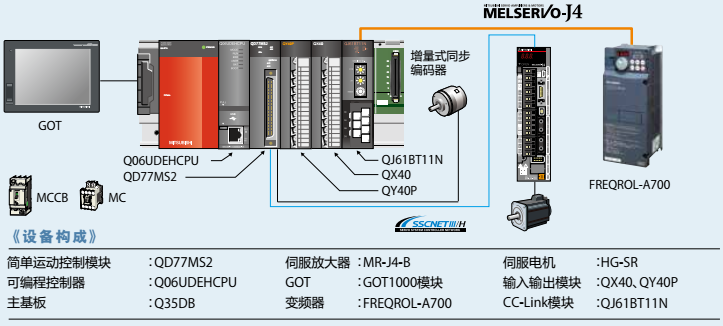

模型系統

解決現場課題

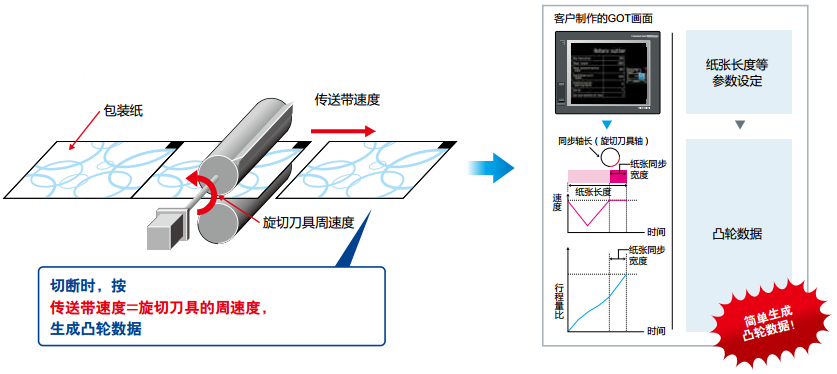

解決01凸輪自動生成功能：通過自動生成凸輪數據，削減設計工時！
根據包裝紙的紙張長度、旋切刀具軸直徑、紙張同步區間可生成凸輪數據。
通過自動生成凸輪數據，可削減設計工時。

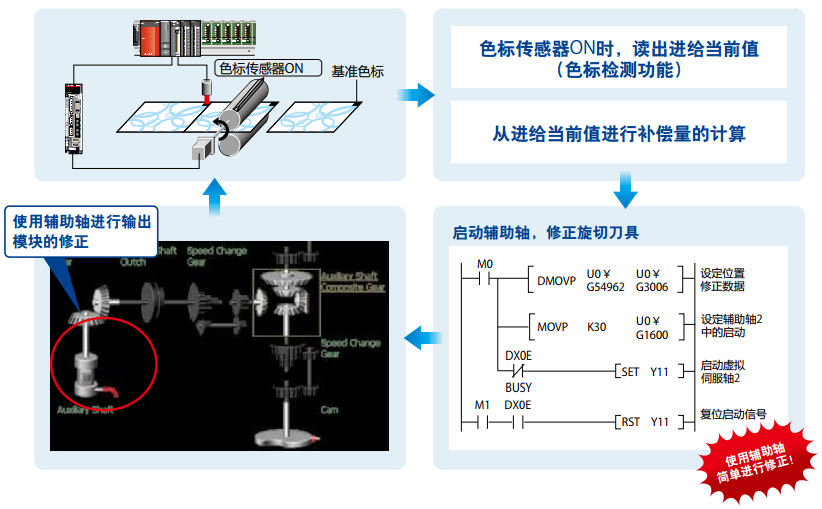

解決02色標檢測功能：通過基準色標位置的檢測→進行補償，使吻合基準色標進行切斷！
根據紙張的彈性、送紙時的平滑度等檢出與基準色標位置的偏差。
通過調整與基準位置的偏差，可配合基準色標進行切斷。

啟動步驟

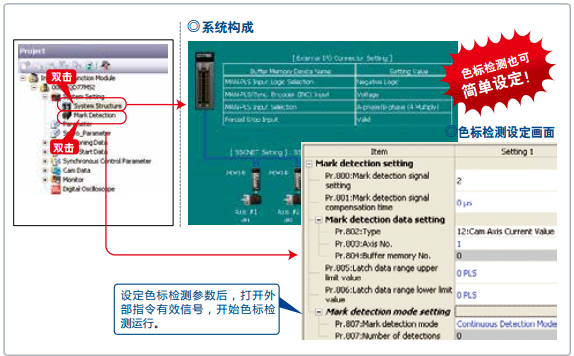

步驟1：系統構成、色標檢測的設定
進行系統構成、色標檢測的設定。

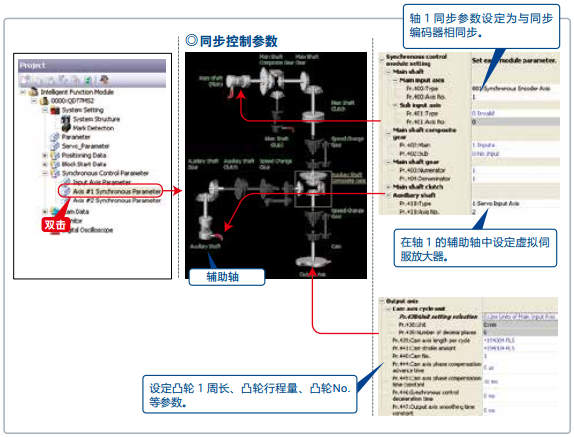

步驟2：同步控制參數設定
設定參數，使旋切刀具(軸1)與傳送帶同步后進行運行。

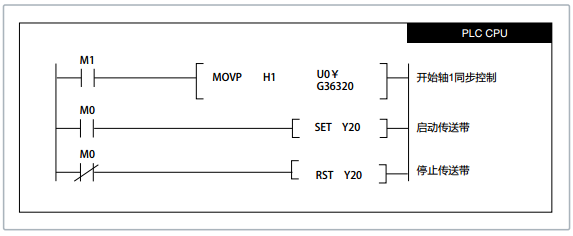

步驟3：順控程序與定位數據的生成

旋切刀具(軸1)同步開始后，啟動驅動傳送帶的變頻器。

該《應用案例》適用于金屬?紙的切斷設備、添加折疊線設備、貼標設備、打印機、掃描設備等。
